Kompaktautomations-Systeme
STIWA-Kompaktautomationslösungen bedienen in der industriellen Fertigung modernste Montageeinheiten mit Taktzeiten im Sub-Sekundenbereich. Das LTM-CI-System überzeugt bei präzisen Kleinteil-Serien mit Bauteildiagonalen von bis zu ca. 30 Millimetern.
Die Kompaktautomationslösung umfasst dabei den vollen Funktionsumfang auf geringstem Raum: Vom Grundaufbau über eine exakt zugeschnittene Zuführtechnik mit passendem Portalhandling bis zum Transportsystem inklusive gesamter Steuerungstechnik.
Mechanischer Aufbau
- Systemaufbau - Schwingungsdämpfender Hydropolaufbau mit flexibler Anbindungsmöglichkeit für die Komponenten

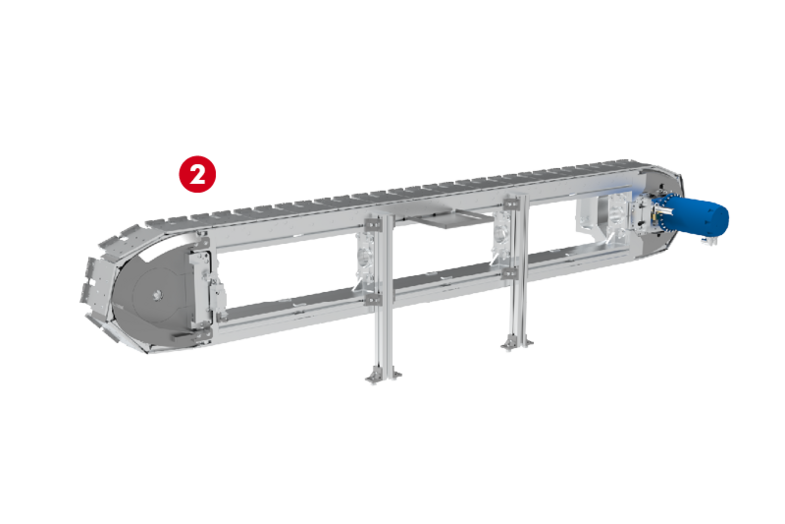

- Transfersystem - starr verkettetes Transportsystem mit höchster Präzision und kürzesten Taktzeiten (WT Wechselzeiten)

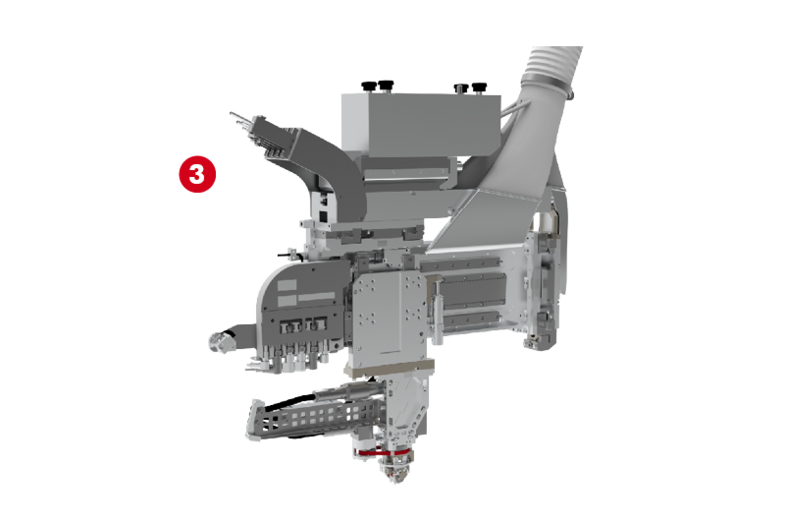

- Handling - modulare Bestückung mit bis zu fünf Freiheitsgraden für maximale Flexibilität in der Montage sowie unterschiedliche Greifsysteme für individuelle Anforderungen

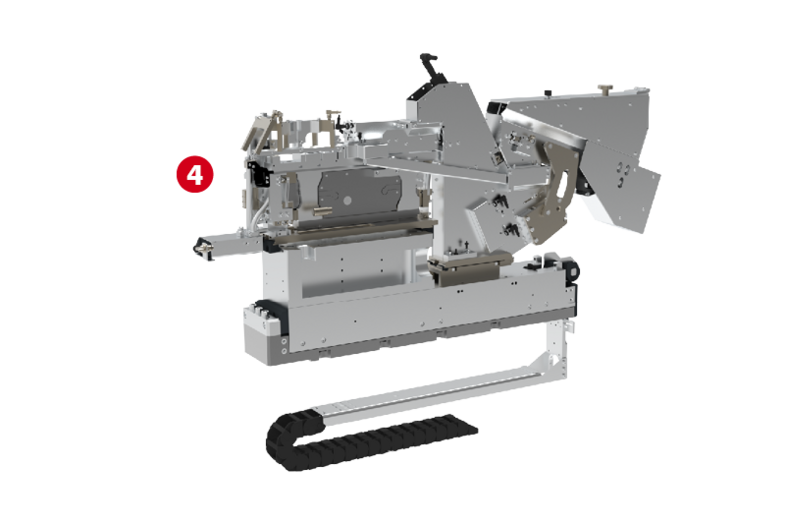

- Zuführung - standardisierte Zuführungen mit flexiblen Beschickungsvarianten, wahlweise mit Auszugfunktion

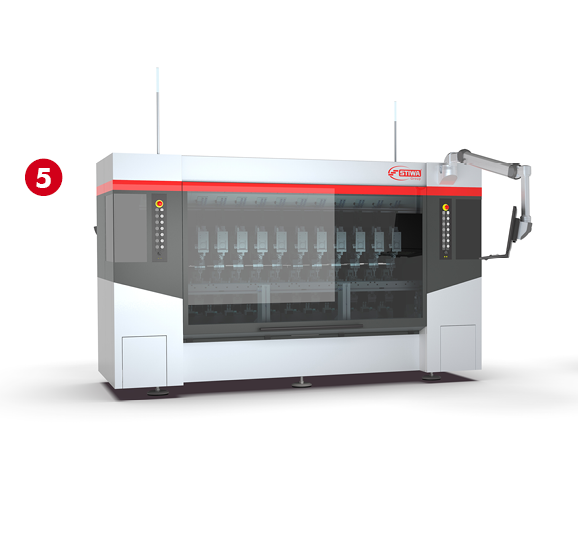

- Anlagenschutz - Vereint sicheres und ergonomisches Bedienen mit modernem funktionalem Design
HMI / Bedienung
- Durch hoch performante Regelzyklen ist die Steuerung Ihrer Prozesse mit unseren Produkten in nahezu Echtzeit möglich.
- Die Vernetzung erfolgt mittels inkludierter Basissoftware. Die komfortable Integration sorgt für eine rasche Implementierung und optimierte Steuerung.
- Eine mögliche ERP-Anbindung für die Betriebs- und Produktdatenerfassung eröffnet weitere Analysemöglichkeiten und dokumentiert wichtige Parameter Ihrer Produktion.
Ihr Nutzen
STIWA-Kompaktautomations-Anlagen sind skalierbar, kombinierbar und individuell erweiterbar. Der wirtschaftliche Vorteil resultiert aus sehr kurzen Taktzeiten bei geringem Platzbedarf und gleichzeitig einfacher Bedienung.
TECHNOLOGIEINTEGRATION
- Laserschweißen
- Pick & Place (drei bis fünf Freiheitsgrade)
- Schrauben
- Einpressen
- Beschriften
- Prüfvorgänge
- Messen
QUALITÄT
- Die hohe Genauigkeit stellt eine verlässliche Produktion bei geringsten Taktzeiten sicher
FLEXIBILITÄT
- 1 bis 24
Bearbeitungsmodule, flexible Zuführstrategien, flexible Handling-Varianten und unterschiedliche Auswertemethoden
TRACEABILITY
- Prozessergebnisse und Vorgabewerte jedes Produktionsschrittes werden einem definierten Produkt/Teil zugeordnet und dokumentiert
ERGONOMIE
- Sehr geringe Vibrations- und Geräuschentwicklung
- Sehr gute Zugänglichkeit für die Befüllung, Beschickung oder Montage
WIEDERVERWERTBARKEIT
- Einfache Anpassung und Adaptierung bei der Integration von bestehenden oder neuen Montageprozessen möglich
Technische Daten
TAKTZEIT AB
- 0,5 Sek.
POSITIONIERUNGS-GENAUIGKEIT
- +/- 0,07 mm (Transportsystem)
SYSTEMRASTER / RASTERMASS
- 360 mm / 90 mm
ABMESSUNGEN TEILE
- bis Raumdiagonale 30 mm
ZUFÜHRUNGEN
- Teilebunker
- Hochförderer (z.B. Förderschnecke, Stollenhochtransport)
- Schwingförderer mit Schikanen und 2D-Kamerasystem (Auflicht/Durchlicht) sowie Pufferstrecke mit Stoppereinheit
BUNKERVOLUMEN
- von 0,1 bis 3,5 l
EIGENGEWICHT
- bis ca. 7.000 kg (konfigurationsabhängig)
GERÄTELÄNGE
- von 2.050 bis 3.000 mm
GERÄTETIEFE
- 1.400 mm
GERÄTEHÖHE
- von 2.050 bis 3.000 mm
GERÄUSCHEMISSION
- ca. 70 dBA (teileabhängig)
SPANNUNGSBEREICH
- 3 x 400 V AC ± 5% 50/60 Hz
