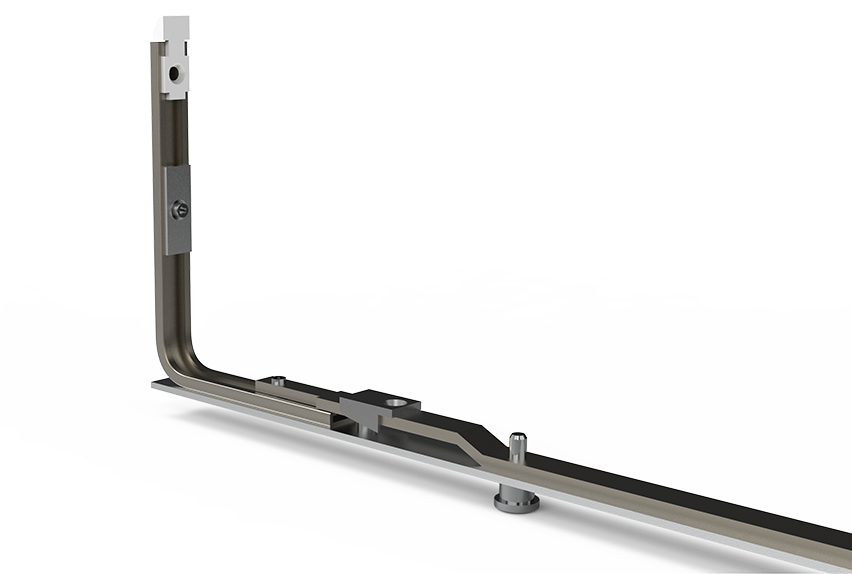

In dieser Produktionsanlage von STIWA werden Eckumlenkungen hergestellt. Diese werden in Fensterrahmen integriert und sorgen beim Betätigen des Griffes dafür, dass Fenster in die gewünschte Position gebracht werden.
Die Einzelteile werden als Schüttgut zugeführt. Die Stahlleisten werden über einen Handarbeitsplatz bestückt und mithilfe eines vollautomatischen Biegewerkzeuges um 90° gebogen. Vor der Montage des Stahlbandes und der Bolzen werden die Komponenten gefettet. Stange, Schraubenführung und Bolzen werden vollautomatisch vernietet. Die fertigen Teile werden auf einen Puffer ausgegeben, von Hand entnommen und verpackt.
SCHLÜSSELPROZESS BIEGEN
Die Stahlleisten sind je nach Typ in der Länge variabel und bilden das Basiselement der Eckumlenkung. Sie werden vollautomatisch um 90° gebogen.
EXAKTE ARBEITSWEISE BEIM VERNIETEN
Die Bolzen werden mit der Stahlleiste vernietet. Sie müssen nach dem Nieten beweglich sein und die geforderten Zugkräfte erfüllen. Die Prozessüberwachung erfolgt über Kraft und Weg.
PRÜFUNG DER FUNKTIONSFÄHIGKEIT
Um sicherzustellen, dass das Fertigteil korrekt funktioniert, wird die Verschiebekraft über einen Kraftsensor überprüft.

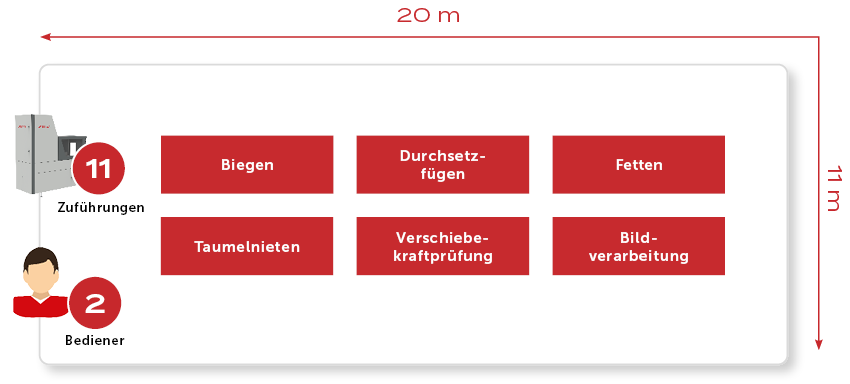

DIE FAKTEN
| Leistung | 7.600.000 Teile/Jahr |
| Produktvarianten | 6 Typen |
| Fläche | 220 m2 |
| Linien | 3 |
| Aufstellungsort | Europa |
| Automationsgrad | Vollautomatisiert |
